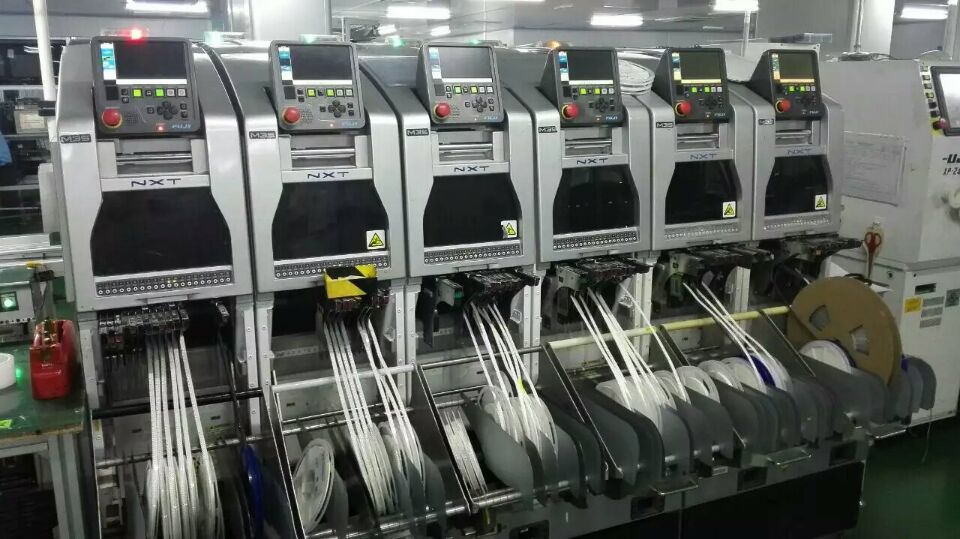

貼片機原理隨著它的具體功用的不同是會一直變化的。就像拱架型貼片機，它的元件送料器、基板(PCB)是固定的，貼片頭(安裝多個真空吸料嘴)在送料器與基板之間來回移動，將元件從送料器取出，經過對元件位置與方向的調整，然后貼放于基板上。由于貼片頭是安裝于拱架型的X/Y坐標移動橫梁上，所以得名。

       拱架型貼片機對元件位置與方向的調整方法：

       【貼片機原理是什么？】

       1)、機械對中調整位置、吸嘴旋轉調整方向，這種方法能達到的精度有限，較晚的機型已再不采用。

       2)、激光識別、X/Y坐標系統調整位置、吸嘴旋轉調整方向，這種方法可實現飛行過程中的識別，但不能用于球柵列陳元件BGA。

       3)、相機識別、X/Y坐標系統調整位置、吸嘴旋轉調整方向，一般相機固定，貼片頭飛行劃過相機上空，進行成像識別，比激光識別耽誤一點時間，但可識別任何元件，也有實現飛行過程中的識別的相機識別系統，機械結構方面有其它犧牲。

       這種形式由于貼片頭來回移動的距離長，所以速度受到限制。一般采用多個真空吸料嘴同時取料(多達上十個)和采用雙梁系統來提高速度，即一個梁上的貼片頭在取料的同時，另一個梁上的貼片頭貼放元件，速度幾乎比單梁系統快一倍。但是實際應用中，同時取料的條件較難達到，而且不同類型的元件需要換用不同的真空吸料嘴，換吸料嘴有時間上的延誤。

       這類機型的優勢在于：系統結構簡單，可實現高精度，適于各種大小、形狀的元件，甚至異型元件，送料器有帶狀、管狀、托盤形式。適于中小批量生產，也可多臺機組合用于大批量生產。
